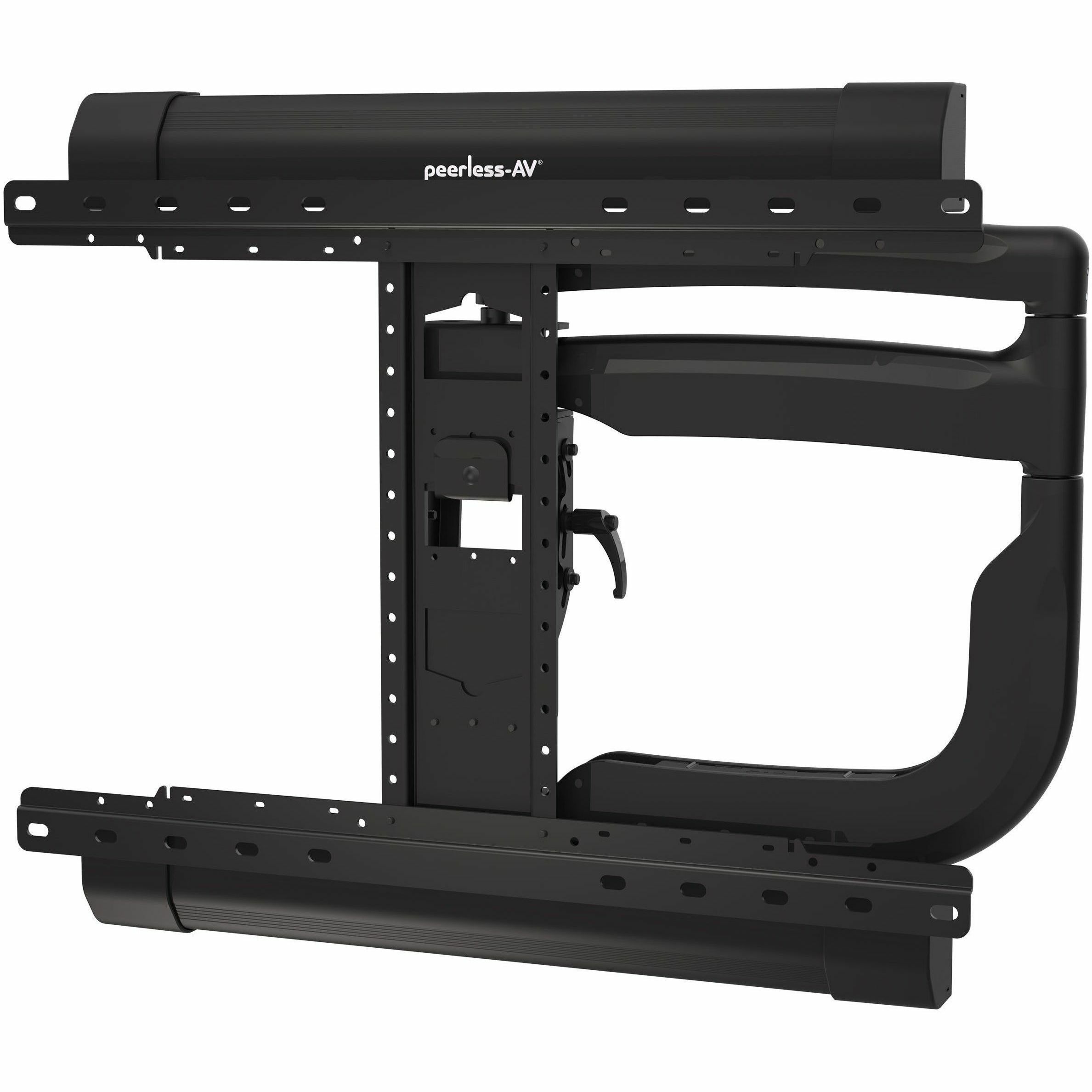

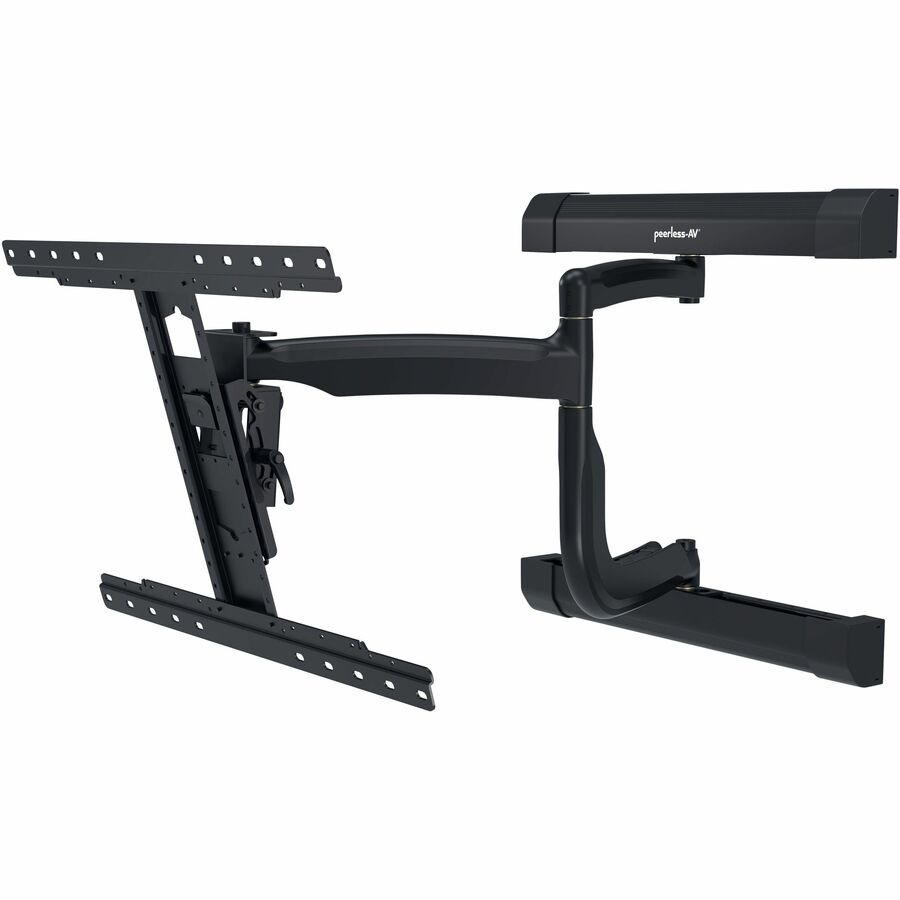

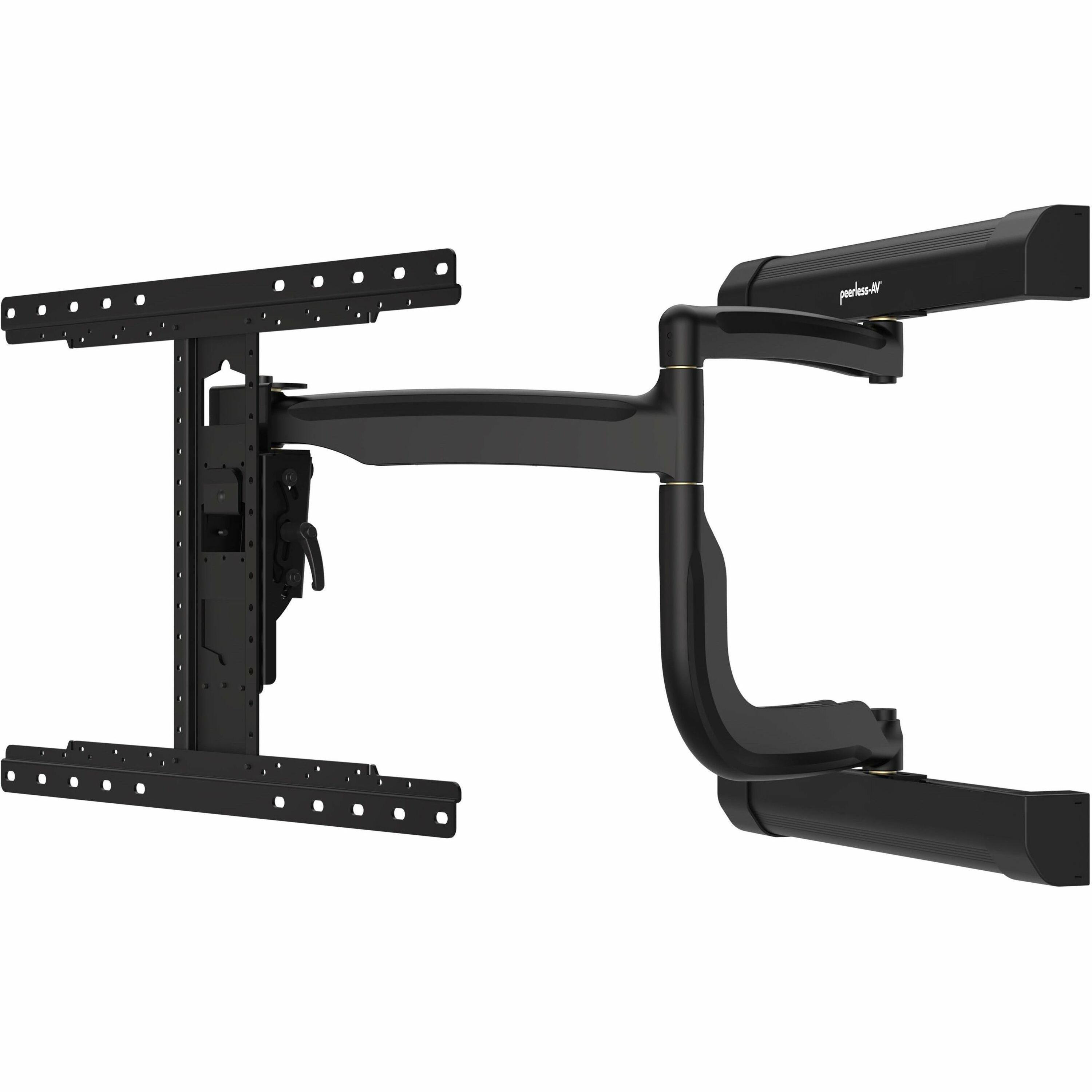

Brazo de pared articulado SmartMount®Para pantallas de 39" a 75"

SA761PU

La serie de brazos de pared articulados SmartMount®ofrece las características de instalación y las opciones de montaje más versátiles. El diseño innovador de la placa adaptadora en forma de H ayuda a evitar que se bloqueen las conexiones en la parte posterior de la pantalla. Gracias al ajuste vertical, se puede nivelar después de la instalación, lo que hace que encontrar la posición ideal de la pantalla sea más fácil que nunca. Con el modelo SA761PU, la pantalla se puede extender hasta 67.6 cm o contraer totalmente a apenas 7.9 cm de la pared a fin de encontrar la posición perfecta de visualización. Ahora una sola persona puede instalar la pantalla gracias al sistema Hook-and-Hang™. La tecnología de inclinación One-Touch™ permite un movimiento de inclinación vertical de +15°/-5° para conseguir un ángulo de visión ideal. El sistema de organización integrada de cables protege, contiene y oculta los cables para que la instalación quede ordenada.

Este rango de tamaño de pantalla es simplemente una guía para la selección de productos. Las pantallas más grandes que el rango de tamaño de la pantalla aún pueden ser compatibles siempre que se encuentren dentro del patrón VESA® y el peso máximo del producto Peerless-AV®.

No hay precios disponibles. Llame para cotizar.

Certificaciones:

Comprueba si tu pantalla es compatible

Desarrollado por MountFinder™

Características del producto

Universal mount accommodates 200 x 100 to 600 x 400mm VESA mounting patterns

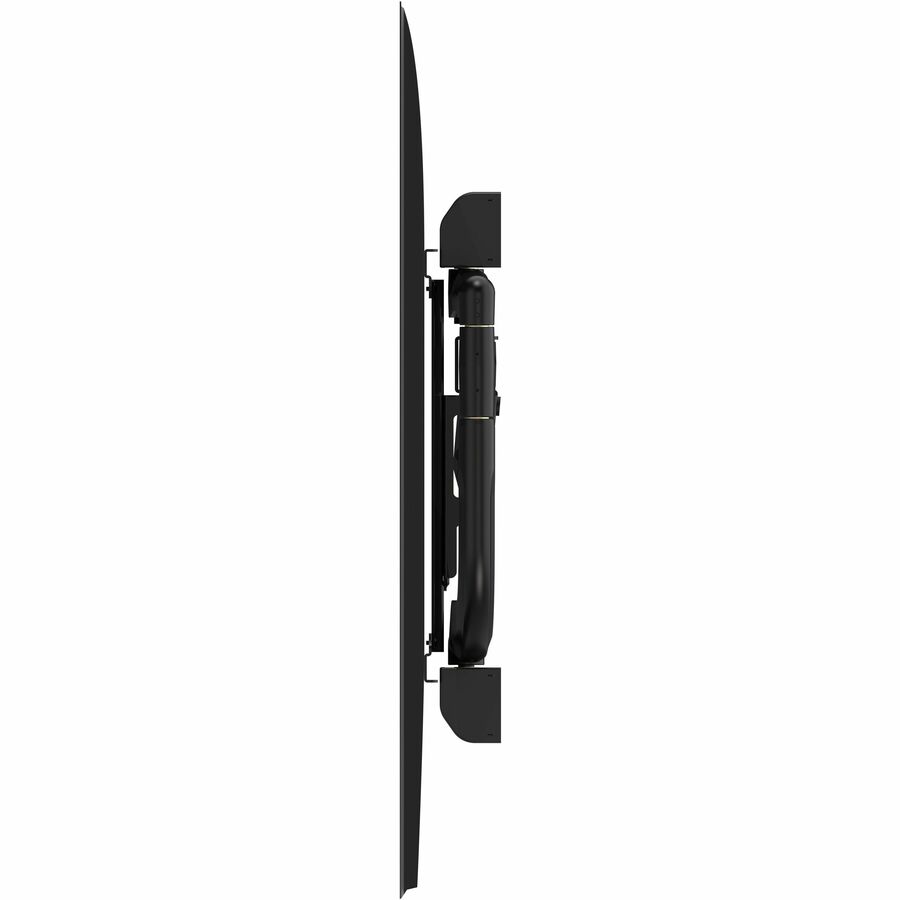

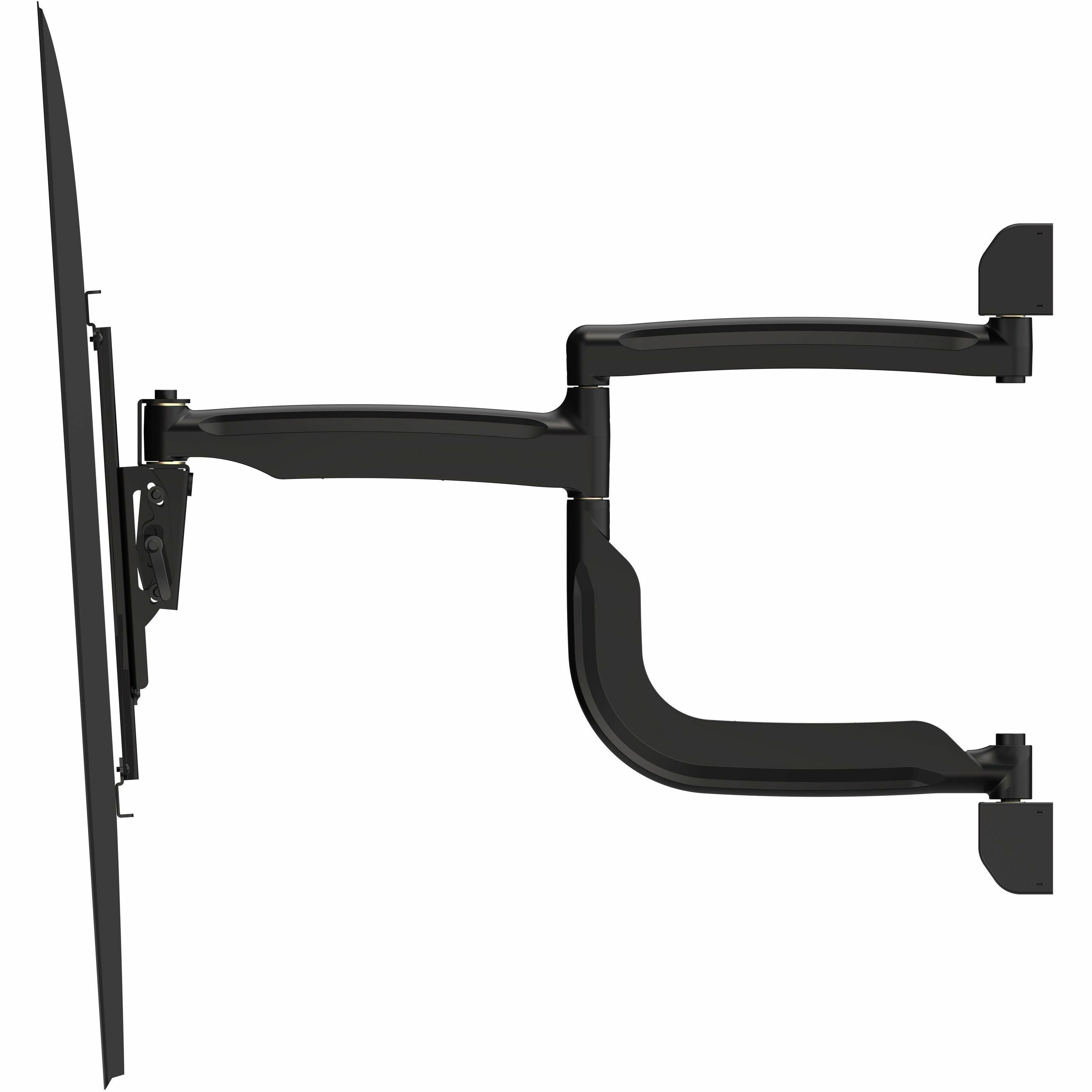

Retracts to hold display just 3.10" (79mm) from the wall
Extends up to 26.60" (676mm)
±90° degrees of pivot allows for perfect display positioning
Easy leveling ±5° after display installation
Quick and easy, Hook-and-Hang™ one person installation
I-shaped adaptor plate helps avoid blocking connections on back of display
+15°/-5° vertical tilt movement for the ideal viewing angle
Landscape or Portrait mounting options increases display versatility
Stylish wall plate covers create a finished look and are easy to install and remove

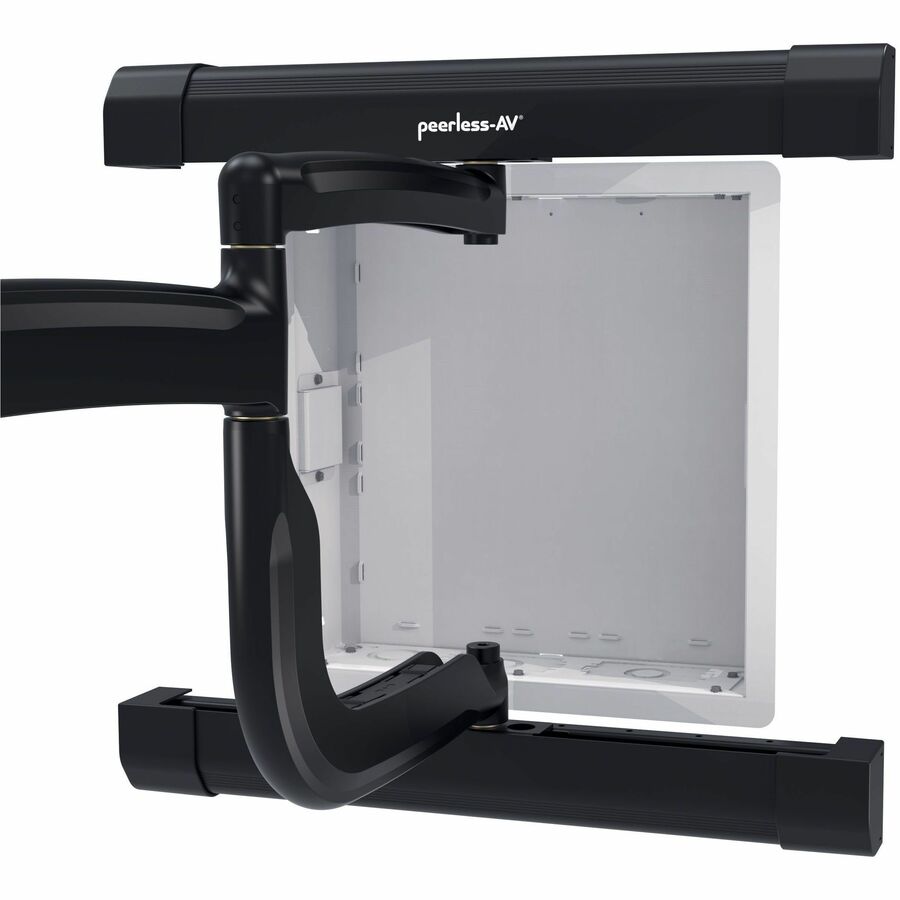

Open wall plate design increases electrical and cable management options
Removable cover for wall plate knock out included
Includes all necessary wall and display attachment hardware
Design is UL listed and tested to four times stated load capacity

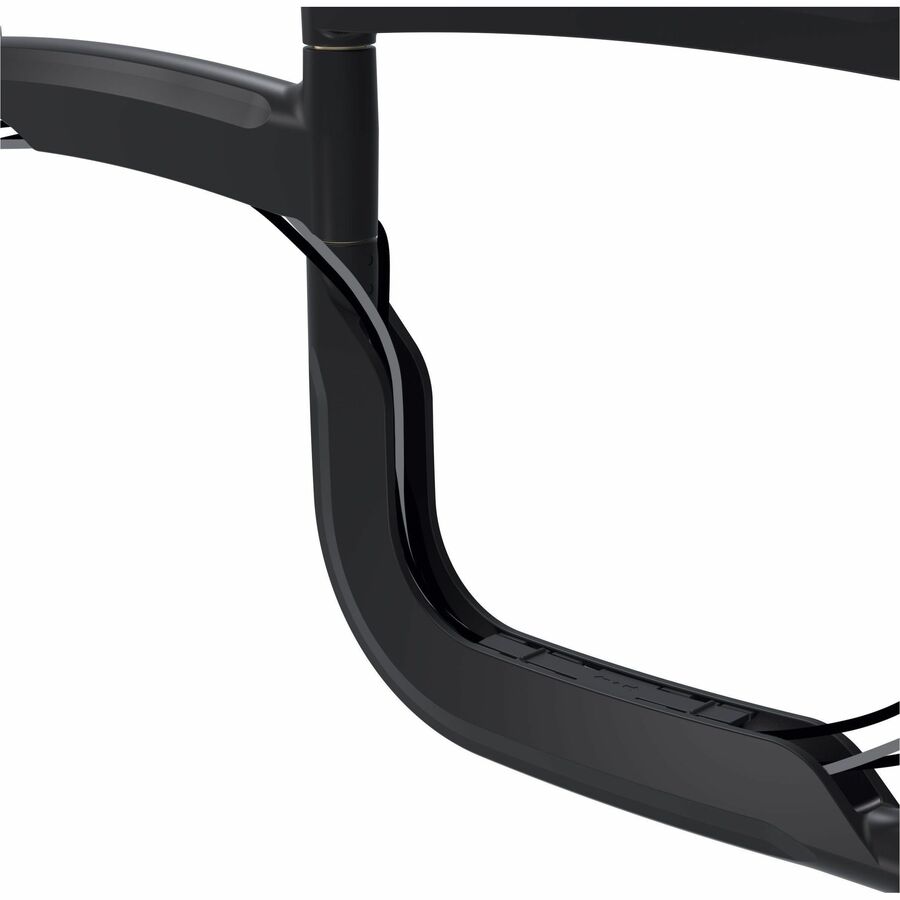

Integrated cable management protects, contains and conceals cables for a clean, professional installation
Mounts to wood stud, concrete, cinder or breeze block

Especificaciones del producto

Información General

Fabricante

Peerless Industries, Inc

Código de Fabricante

sa761pu

Dirección Web de Fabricante

http://www.peerless-av.com

Nombre de Marca

SmartMount®

Gama de Producto

SA761PU

Modelo de Producto

SA761PU

Nombre de Producto

Brazo de Montaje sa761pu

Información de Marketing

Cantidad de Unidades

1 Unidad

Tipo de Producto

Soporte de Pared

Información General
Fabricante	Peerless Industries, Inc
Código de Fabricante	sa761pu
Dirección Web de Fabricante	http://www.peerless-av.com
Nombre de Marca	SmartMount®
Gama de Producto	SA761PU
Modelo de Producto	SA761PU
Nombre de Producto	Brazo de Montaje sa761pu
Información de Marketing	La serie de brazos de pared articulados SmartMount®ofrece las características de instalación y las opciones de montaje más versátiles. El diseño innovador de la placa adaptadora en forma de H ayuda a evitar que se bloqueen las conexiones en la parte posterior de la pantalla. Gracias al ajuste vertical, se puede nivelar después de la instalación, lo que hace que encontrar la posición ideal de la pantalla sea más fácil que nunca. Con el modelo SA761PU, la pantalla se puede extender hasta 67.6 cm o contraer totalmente a apenas 7.9 cm de la pared a fin de encontrar la posición perfecta de visualización. Ahora una sola persona puede instalar la pantalla gracias al sistema Hook-and-Hang™. La tecnología de inclinación One-Touch™ permite un movimiento de inclinación vertical de +15°/-5° para conseguir un ángulo de visión ideal. El sistema de organización integrada de cables protege, contiene y oculta los cables para que la instalación quede ordenada.
Cantidad de Unidades	1 Unidad
Tipo de Producto	Soporte de Pared

Información del Producto

Dispositivo Compatible

Pantalla

Capacidad Máxima de carga

68.04kg

Tamaño mínimo de pantalla admitido

109.2cm

Tamaño máximo de pantalla admitido

190.5cm (75")

Profundidad mínima ajustable

76.20mm

Profundidad máxima ajustable

77.5cm

Profundidad de montaje

7.9cm

Características

Articulado
Gestión de Cableado
Giratoria
Inclinable
Diseńo de enganche y montaje
Retráctil
Fácil de instalar
Mango de trinquete
Bloqueable
Flexible
Ajuste de nivel de +/- 5°
Giro +/-90°

Ángulo de inclinación mínimo

5°

Ángulo máximo de inclinación

15°

Función de montaje

Articulado
Gestión de Cableado
Giratoria
Inclinable
Bloqueable
Soporte de Pared

Superficie de montaje

Bloque de hormigón ligero
Concreto
Madera

Durabilidad

Resistencia a arañazos

Información del Producto
Dispositivo Compatible	Pantalla
Capacidad Máxima de carga	68.04kg
Tamaño mínimo de pantalla admitido	109.2cm
Tamaño máximo de pantalla admitido	190.5cm (75")
Profundidad mínima ajustable	76.20mm
Profundidad máxima ajustable	77.5cm
Profundidad de montaje	7.9cm
Características	Articulado Gestión de Cableado Giratoria Inclinable Diseńo de enganche y montaje Retráctil Fácil de instalar Mango de trinquete Bloqueable Flexible Ajuste de nivel de +/- 5° Giro +/-90°
Ángulo de inclinación mínimo	5°
Ángulo máximo de inclinación	15°
Función de montaje	Articulado Gestión de Cableado Giratoria Inclinable Bloqueable Soporte de Pared
Superficie de montaje	Bloque de hormigón ligero Concreto Madera
Durabilidad	Resistencia a arañazos

Características Físicas

Familia de colores

Negro

Color del producto

Negro semi brillante

Acabado

Epoxi fundido

Compatible con Montura VESA

Sí

Patrón de montaje

600 x 400
200 x 100

Formato

Montaje en pared

Altura

53.5cm

Anchura

67.2cm

Profundidad

77.5cm

Peso (Aproximado)

11.79kg

Características Físicas
Familia de colores	Negro
Color del producto	Negro semi brillante
Acabado	Epoxi fundido
Compatible con Montura VESA	Sí
Patrón de montaje	600 x 400 200 x 100
Formato	Montaje en pared
Altura	53.5cm
Anchura	67.2cm
Profundidad	77.5cm
Peso (Aproximado)	11.79kg

Varios

Aplicación/Uso

Poste de madera
Concreto
Bloque de hormigón ligero
Bloque de hormigón

Compatibilidad

Pantalla panel plano

Certificaciones y Estandáres

Clase de producto del fabricante

Articulado

Necesita Montaje

Sí

País de Origen

Taiwán

Conforme con normas TAA

Sí

Certificado UL

Sí

Cumplimiento ambiental

Restriction of Hazardous Substances (RoHS)

Varios
Aplicación/Uso	Poste de madera Concreto Bloque de hormigón ligero Bloque de hormigón
Compatibilidad	Pantalla panel plano
Certificaciones y Estandáres	UL
Clase de producto del fabricante	Articulado
Necesita Montaje	Sí
País de Origen	Taiwán
Conforme con normas TAA	Sí
Certificado UL	Sí
Cumplimiento ambiental	Restriction of Hazardous Substances (RoHS)
